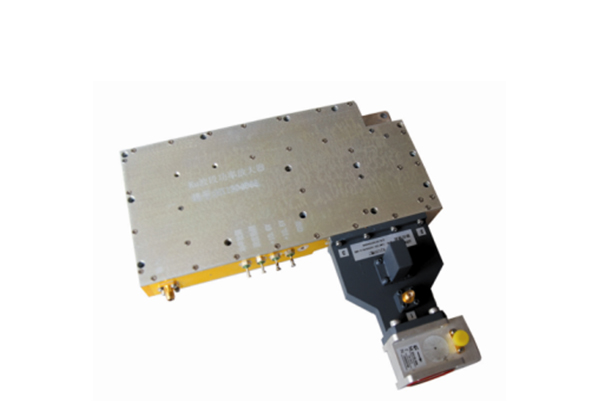

Ku波段40W连续波线性功率放大器
Ku波段40W连续波线性功率放大器
产品介绍
    高线性度增益
    高稳定性
    具有输出功率检测
    具有输出温度检测
    采用魔“T”功合方式,提高合成效率
应用领域
应用于卫星通讯发射系统装备中
技术参数

名称

符号

参数

单位

Min

Typ

Max

工作频率

F0

13.75



14.5

GHz

1dB增益压缩功率

P-1

46.5





dBm

小信号增益

G

70

73



dB

增益平坦度

GP



1.5

2

dB

三阶交调(回退3dB)

IM3



-27

-26

dBc

噪声功率

发射波段

PN1



-90

-86

dBm/Hz

接收波段

PN2





-145

杂散抑制

Δ

60

70



dBc

输出功率检测电压

U1

0.01



3.0

V

壳体温度检测电压

U2

0.01×T(壳体温度)

V

输入连接器

--

SMA50KF

--

输出连接器

--

WR75(BJ120)

--

工作电压

U



10.6



V

工作电流

I





35

A

工作壳体温度

T

-40~+80
