HAM系列中轮廓动中通卫星天线(0.8米)
华讯方舟自主研发的中轮廓移动卫星通信产品。系统采用碳纤维切割抛物面天线,具备极佳的包络特性,满足入网需求。
产品简介
HAM动中通卫星天线是华讯方舟自主研发的中轮廓移动卫星通信产品。系统采用碳纤维切割抛物面天线,具备极佳的包络特性,满足入网需求,其高精惯导与圆锥扫描峰值跟踪融合算法的应用,保证产品在动态情况下,不仅具有优良的动态交叉极化隔离度,同时保证车辆在高速行驶、颠簸等各类路况下,动中通天线始终精确指向目标卫星,形成稳定的卫星通信信道,具备极佳的多媒体高带宽数据传输能力
应用领域

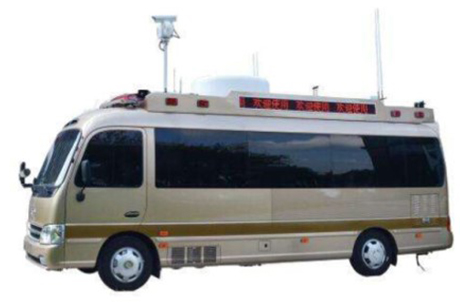

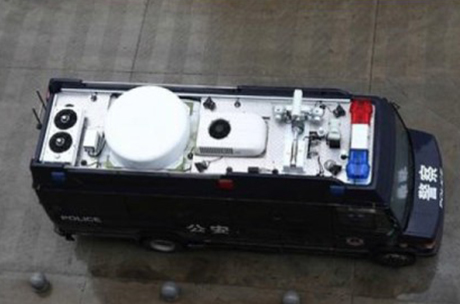

中轮廓动中通卫星天线是卫星动中通车载站的重要组成部分,可在车辆行进过程中保持稳定跟踪,通过不同通信系统的配置,实现车载站与小站、主站之间的语音、视频、图像等数据的实时传输。广泛应用于安防应急、维稳、新闻采访等场景。
产品特点
核心优势
采用碳纤维切割抛物面天线面,重量轻、稳定性高;
动态交叉极化隔离度高,抗干扰能力强;
宽温设计,适合在各种复杂环境下使用,环境适应性高;
可在静止、动态等条件下快速完成自动对星,保持稳定的通信信道,可靠性高;
高精惯导与圆锥扫描峰值跟踪融合算法,确保天线快速、稳定跟踪目标卫星。
用户体验
使用方便:界面操作简单,可实现静态和动态冷启动对星,动态换星等功能。
便于维护:系统模块化设计,接口规范简洁,故障诊断与维修便捷。
技术规格

规格

HAM080

工作频段

Tx14.0014.5GHzRx12.2512.75GHz

天线增益

Tx:≥38.1+20lgf/14.25GHzdBi

Rx:≥37.5+20lgf/12.5GHzdBi

极化方式

线极化

交叉极化隔离度

30dB

跟踪精度

0.2dB

初始寻星时间

120s

遮挡恢复

3s(目标丢失3min内)

6s(目标丢失20min内)

天线运动范围

方位角范围:360°连续

俯仰角范围:0°~+90°

极化角范围:0°~+270°

天线尺寸(直径*高度)

1110mm×580mm

天线重量

65Kg

供电

AC220V50Hz

功耗

200W

工作温度

-40℃~ +65


产品展示
  • 官网产品图片目标尺寸1.jpg
  • 官网产品图片目标尺寸2.jpg
