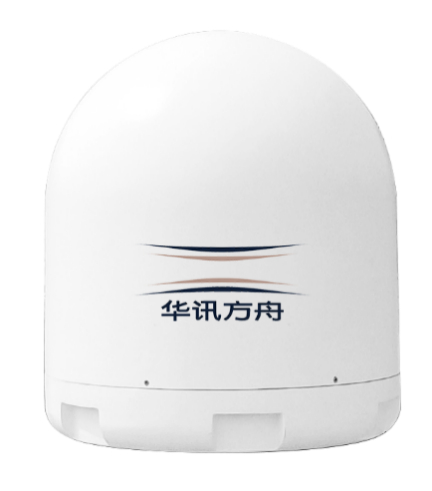

HAT系列0.6米Ka频段船载三轴动中通天线
产品简介
Ka频段三轴动中通天线,系统采用高精惯导与优化圆锥扫描跟踪融合算法, 以及动平衡三轴稳定设计,保证设备在恶劣的气候条件下稳定工作、精准对星, 技术达到国际领先水平,有效解决赤道附近“过顶丢星”问题,满足全球海域高质量宽带通信需求。
应用领域
适用于远洋货轮、邮轮、海上平台作业等卫星通信系统,三轴稳定结构可有效解决赤道附近的“过顶丢星”问题,实现不间断的卫星通信,满足全球海域高质量宽带通信需求。
应用行业:
n 海上作业、航运、游轮等卫星通信业务;
n 海事、海监、海警等行业通信、执法。
产品特点
l 自动采集天线所在位置经纬度,支持GPS/北斗;
l 操作简洁,启动后不需用户干预,自动完成捕获、跟踪、入网;
l 圆锥扫描与天馈、伺服、惯导融合跟踪算法,跟踪误差<0.2dB(r.m.s);
l 一体化集成设计,集成收发信机、Modem、无线路由、WiFi等功能;
l 动态自平衡结构设计理念、无配配重,环境适应性强、可靠性高;
l 数据和控制接口IP化,业务设备接入简单;
l 完备的设备诊断功能,及远程升级、安装及协助等。
技术规格
性能指标 |
规格 |
HAT060A |
天线尺寸 |
600mm |
|
天线类型 |
碳纤维格里高利双偏置 |
|
工作频段 |
Rx:18.7~20.2GHz;Tx:29.0~30.0GHz |
|
天线增益 |
接收:39.0dB@19.45GHz; 发射:42.1dB@29.5GHz |
|
极化方式 |
圆极化 左旋/右旋 自动调节 |
|
跟踪精度 |
≤0.3dB(RMS) |
|
对星时间 |
≤3min |
|
信号跟踪类型 |
载波跟踪 |
|
方位工作范围 |
360°连续旋转 |
|
俯仰工作范围 |
-5°~110° |
|
横滚工作范围 |
-30°~30° |
|
极化工作范围 |
左/右旋 |
|
输入电压 |
DC 24V |
|
额定功率 |
≤150W(不含功放) |
|
天线净重 |
50kg |
|
环境适应性 |
工作温度 |
-20℃~+60℃ |
工作湿度 |
(95±3)% |
