HAT系列0.8米Ku频段船载三轴动中通天线
产品简介
HAT系列三轴动中通卫星通信天线采用高精度惯性导航技术、稳定可靠的伺服跟踪技术、自平衡三轴稳定及抗振动冲击结构设计，能在各种恶劣的气候条件下稳定工作，保证天线始终精确对星，满足海上高质量宽带通信的需求。
应用领域
该动中通卫星天线，适用于远洋货轮、邮轮、海上钻井平台等搭载，三轴稳定结构可解决赤道附近的“过顶丢星”问题，实现不间断的卫星通信，在复杂的海况下保证锁定跟踪卫星信号，实现语音、视频、图像、数据实时不间断的信息交互。
产品特点
l 采用惯性导航技术及三轴稳定技术，确保天线始终高精度对星；
l 方位无限制旋转，俯仰、横滚、极化运动范围大，确保卫星链路不中断；
l 模块化设计，集成度高，极大的提升系统可靠性及可维护性能；
l 交叉极化隔离度高，优于行业标准(30dB),抗极化干扰能力强；
l 先进的电源及控制信息传输耦合技术，电缆少，安装维护方便；
l 采用宽温设计，适合各种复杂环境下使用，可靠性高；
l 防盐雾、防霉菌、防潮湿的三防设计，保证产品适合于各类海上应用。
技术规格
|
性能指标 |
规格 |
HAT080 |
|
工作频率 |
发射：13.75 GHz～14.5GHz 接收：10.7 GHz～12.75GHz |
|
|
接收增益 |
38.2dBi（12.25GHz） |
|
|
发射增益 |
39.34dBi（14.25GHz） |
|
|
工作极化 |
垂直/水平线极化，自动调节 |
|
|
交叉极化隔离度 |
≥30dB |
|
|
旁瓣包络 |
符合ITU和工信部相关标准 |
|
|
收/发端口隔离度 |
≥85dB |
|
|
功率容量 |
≥100W |
|
|
定位方式 |
北斗/GPS |
|
|
捕获卫星时间 |
≤2min，冷启动 |
|
|
跟踪精度 |
跟踪电平波动≤0.2°RMS |
|
|
极化调节范围 |
-180°～+180°，连续自动调节 |
|
|
天线运动范围 |
方位：0°～360°，无极限 俯仰：-15°～120° 横滚：-20°～+20° |
|
|
天线运动速度 |
方位：150°/s 俯仰：80°/s 横滚：80°/s |
|
|
天线尺寸 |
≤1060mm(D)×1100mm（H） |
|
|
天线重量 |
≤55kg |
|
|
电源输入 |
DC 48V/AC 220V |
|
|
环境适应性 |
工作温度 |
室外设备：-25℃～+55℃ 室内设备：-10℃～+55℃ |
|
储存温度 |
-45℃～+70℃ |
|
|
防护等级 |
IP65 |

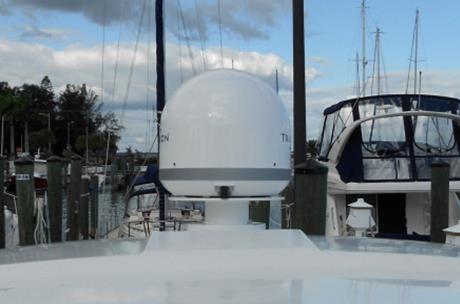

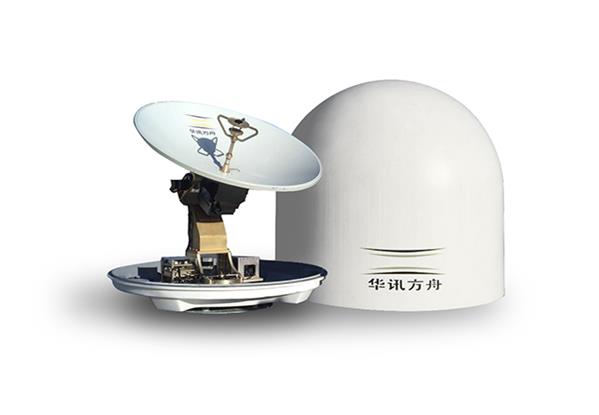

产品展示
